Chauffages en caniveau
Katherm HK
Réf. :
14332231121324
Tarifs
1.589,00 CAD
zzgl. 19% MwSt.
Aperçu
- Tous les composants montés en usine câblés sur bornes
- Bornier de raccordement aux dimensions les plus compactes
- Espace de raccordement confortable/peu encombrant
- Tension d’alimentation au moyen de blocs d’alimentation fournis sur site
- Régulation via des thermostats d’ambiance Kampmann ou des régulations fournies sur site
- Économique en énergie, avec des rotors pour une circulation optimisée, positionnés en cascade comme des ventilateurs en série
- Flux d‘air uniforme du convecteur construction robuste et silencieuse du moteur
- Commande de vitesse de rotation en continu avec un signal de 0 à 10 V
- Surveillance du moteur avec traitement des défauts interne
- Pour amener de l‘air primaire
- Quantité d‘air amené modulable, jusqu‘à 35 cfm (60 m³/h) d‘air primaire par manchon
- Nombre variable de manchons en fonction de la longueur du caniveau
- Modification des dimensions de caniveau : largeur de caniveau + 0,79“ (20 mm); hauteur de caniveau + 1,38“ (35 mm)
Programmes de calcul
Puissance acoustique spectre d’octave
La puissance acoustique est déterminée selon l’application conformément à la norme DIN EN ISO 3741 (dans la chambre réverbérante), à la norme DIN EN ISO 3744 (chambre réverbérante insonorisante) ou à la norme DIN EN ISO 9614 (méthode d’intensité).
Oktave Spektrum
EPD data
Les données de l'écobilan spécifiques aux numéros d'articles sont basées sur une EPD vérifiée selon EN 15804, qui peut être téléchargée sur The International EPD System. Subdivision séparée des modules de cycle de vie disponible en ligne via le bouton "Fiche EPD". Les impacts environnementaux du module B se réfèrent à 1 an d'utilisation. A: Stade du produit et de la construction - B: Stade d'utilisation - C: Stade de fin de vie - D: Bénéfices et charges au-delà des limites du système
| A | B | C | D | |
|---|---|---|---|---|
| PRG – Total kg CO2 eq | 6,21E+01 | 4,74E+00 | 2,43E+00 | -2,79E+01 |
| GWP - Fossil kg CO2 eq | 6,33E+01 | 4,23E+00 | 2,43E+00 | -2,77E+01 |
| PRG – Biogène kg CO2 eq | -1,84E+00 | 4,95E-01 | 9,55E-04 | -1,34E-02 |
| GWP - Luluc kg CO2 eq | 6,32E-01 | 1,63E-02 | 1,19E-04 | -2,01E-01 |
| ODP kg CFC-11 eq | 5,16E-06 | 2,86E-07 | 4,77E-08 | -1,86E-06 |
| AP mol H+ eq | 6,95E-01 | 3,43E-02 | 9,88E-04 | -4,05E-01 |
| EP - Eau douce kg P eq | 6,07E-02 | 2,91E-03 | 3,13E-05 | -3,36E-02 |
| EP - Eau salée kg P eq | 7,28E-02 | 4,01E-03 | 3,35E-04 | -3,46E-02 |
| EP - Pays mol N eq | 7,89E-01 | 4,74E-02 | 3,84E-03 | -4,01E-01 |
| POCP kg NMVOC | 2,30E-01 | 1,19E-02 | 8,43E-04 | -1,16E-01 |
| ADPE kg Sb eq | 9,65E-03 | 9,71E-04 | 7,53E-07 | -7,68E-03 |
| ADPF MJ | 8,55E+02 | 1,05E+02 | 2,47E+00 | -3,41E+02 |
| WDP m³ depriv. | 1,65E+01 | 6,75E-01 | 7,59E-02 | -5,99E+00 |
| GWP-GHG kg CO2 eq | 6,21E+01 | 4,20E+00 | 2,43E+00 | -2,69E+01 |
| PM disease inc. | 4,64E-06 | 1,23E-07 | 1,50E-08 | -2,10E-06 |
| IR kBq U-235 eq | 9,57E+00 | 3,46E+00 | 1,44E-02 | -2,95E+00 |
| ETP - FW CTUe | 4,43E+03 | 2,30E+02 | 1,01E+01 | -2,96E+03 |
| HTP - C CTUh | 3,10E-07 | 8,05E-09 | 3,20E-10 | -1,57E-07 |
| HTP - NC CTUh | 7,02E-06 | 3,34E-07 | 5,15E-09 | -4,63E-06 |
| SQP - | 4,92E+02 | 4,63E+01 | 3,52E+00 | -1,62E+02 |
| PERE MJ | 2,35E+02 | 1,94E+01 | 8,07E-02 | -6,53E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 2,35E+02 | 1,94E+01 | 8,07E-02 | -6,53E+01 |
| PENRE MJ | 8,55E+02 | 1,05E+02 | 2,47E+00 | -3,41E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 8,55E+02 | 1,05E+02 | 2,47E+00 | -3,41E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 4,05E-01 | 4,23E-02 | 3,11E-03 | -1,89E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 3,39E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 1,03E+01 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 8,10E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Accessoires
Accessoires de régulation électromécanique 24 V
Thermostat avec programmation horaire
chauffage/refroidissement, 2 et 4 tuyaux, en continu, avec menu de commande LCD et programme horaire intégré, commutation chauffage/refroidissement par contact externe libre de potentiel (basse tension), 24 V Actionneur, Ouvert/fermé, 1 W, à encastrer, Type de protection IP 30, Couleur similaire à RAL 9010 blanc pur, Type 30456
Uniquement en combinaison avec vannes/kits de vannes!
sonde à distance réf. 196000148921, se raccorde en option
raccordement possible en option d’une sonde d’insertion réf. 196000148922,
Utilisable pour: Appareils EC électromécaniques 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK ou Katherm QK nano Chauffages en caniveau, 5 PowerKon nano Convecteurs
Uniquement en combinaison avec vannes/kits de vannes!
sonde à distance réf. 196000148921, se raccorde en option
raccordement possible en option d’une sonde d’insertion réf. 196000148922,
Utilisable pour: Appareils EC électromécaniques 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK ou Katherm QK nano Chauffages en caniveau, 5 PowerKon nano Convecteurs
Réf. :
196000030456
Tarifs
410,00 CAD
zzgl. 19% MwSt.
bloc d’alimentation
pour une installation hors du convecteur en caniveau, 86 - 264 V CA, 24 V CC, 47 Hz, 60 W, sur rail oméga, Classe de protection II
Utilisable pour: Appareils EC électromécaniques 24 V, 2 Katherm QK Chauffages en caniveau, 5 Katherm QK nano Chauffages en caniveau, 6 PowerKon nano Convecteurs
Utilisable pour: Appareils EC électromécaniques 24 V, 2 Katherm QK Chauffages en caniveau, 5 Katherm QK nano Chauffages en caniveau, 6 PowerKon nano Convecteurs
Réf. :
196901338401
Tarifs
74,00 CAD
zzgl. 19% MwSt.
bloc d’alimentation
pour une installation hors du convecteur en caniveau, 86 - 264 V CA, 24 V CC, 47 Hz, 92 W, sur rail oméga, Classe de protection II
Utilisable pour: Appareils EC électromécaniques 24 V, 4 Katherm QK Chauffages en caniveau, 7 Katherm QK nano Chauffages en caniveau, 10 PowerKon nano Convecteurs
Utilisable pour: Appareils EC électromécaniques 24 V, 4 Katherm QK Chauffages en caniveau, 7 Katherm QK nano Chauffages en caniveau, 10 PowerKon nano Convecteurs
Réf. :
196901338402
Tarifs
106,00 CAD
zzgl. 19% MwSt.
Kit de vannes
Kit de vannes indépendamment de la pression différentielle
Raccordement 1/2'' Pression de service max. 10 bar, livré séparément
Utilisable pour: débit min. 35 l/h, débit max. 420 l/h, DN 15
Utilisable pour: débit min. 35 l/h, débit max. 420 l/h, DN 15
Réf. :
194001433520
Tarifs
151,00 CAD
zzgl. 19% MwSt.
Kit de vannes indépendamment de la pression différentielle
Raccordement 1/2'' Pression de service max. 10 bar, monté en usine
Utilisable pour: débit min. 35 l/h, débit max. 420 l/h, DN 15
Utilisable pour: débit min. 35 l/h, débit max. 420 l/h, DN 15
Réf. :
194001434520
Tarifs
169,00 CAD
zzgl. 19% MwSt.
Kit de vannes préréglables
Raccordement 1/2'' Pression de service max. 10 bar, livré séparément
Utilisable pour: débit max. 920 l/h, DN 15
Utilisable pour: débit max. 920 l/h, DN 15
Réf. :
194001433720
Tarifs
135,00 CAD
zzgl. 19% MwSt.
Kit de vannes préréglables
Raccordement 1/2'' Pression de service max. 10 bar, monté en usine
Utilisable pour: débit max. 920 l/h, DN 15
Utilisable pour: débit max. 920 l/h, DN 15
Réf. :
194001434720
Tarifs
153,00 CAD
zzgl. 19% MwSt.
Kit de vannes préréglables
2 tuyaux, Raccordement 1/2''
Utilisable pour: Katherm HK
Utilisable pour: Katherm HK
Réf. :
194001433120
Tarifs
102,00 CAD
zzgl. 19% MwSt.
Kit de vannes préréglables
Raccordement 1/2'' Pression de service max. 10 bar, monté en usine
Utilisable pour: débit max. 260 l/h, DN 15
Utilisable pour: débit max. 260 l/h, DN 15
Réf. :
194001434120
Tarifs
120,00 CAD
zzgl. 19% MwSt.
Vannes et vissages du tuyau de retour
Partie inférieure de vanne
Forme axiale, préréglable, Raccordement 1/2'' Valeur KVS 1 m³/h, Pression de service max. 10 bar
Utilisable pour: Katherm NK 137/182 (hauteurs de conduit 92 mm et 120 mm), Katherm HK, DN 15
Utilisable pour: Katherm NK 137/182 (hauteurs de conduit 92 mm et 120 mm), Katherm HK, DN 15
Réf. :
194000346911
Tarifs
39,00 CAD
zzgl. 19% MwSt.
Partie inférieure de vanne
Forme axiale, préréglable, Raccordement 1/2'' Valeur KVS 2,65 m³/h, Pression de service max. 16 bar
Utilisable pour: pour débit élevé à partir de 250 l/h, DN 15
Utilisable pour: pour débit élevé à partir de 250 l/h, DN 15
Réf. :
194000346914
Tarifs
51,00 CAD
zzgl. 19% MwSt.
Clé de préréglage
Une pièce nécessaire par projet.
Utilisable pour: pièces de vannes et kits de vannes préréglables et garniture de raccordement de convecteur
Utilisable pour: pièces de vannes et kits de vannes préréglables et garniture de raccordement de convecteur
Réf. :
194000346915
Tarifs
7,00 CAD
zzgl. 19% MwSt.
Kit de préréglage
Utilisable pour: bases de vanne préréglables et kits de vannes dotées d’un débit plus élevé à partir de 250 l/h
Réf. :
194000346916
Tarifs
38,00 CAD
zzgl. 19% MwSt.
Vissage du raccord de retour verrouillable
Forme de passage, Raccordement 1/2''
Utilisable pour: Katherm NK, Katherm QK ou Katherm HK
Utilisable pour: Katherm NK, Katherm QK ou Katherm HK
Réf. :
194000145952
Tarifs
21,00 CAD
zzgl. 19% MwSt.
Vissage du raccord de retour verrouillable
Forme coudée, Raccordement 1/2''
Utilisable pour: Katherm HK
Utilisable pour: Katherm HK
Réf. :
194000145953
Tarifs
21,00 CAD
zzgl. 19% MwSt.
Vissage du raccord de retour verrouillable
Forme de passage, Raccordement 1/2''
Utilisable pour: pour débit élevé à partir de 250 l/h
Utilisable pour: pour débit élevé à partir de 250 l/h
Réf. :
194000145954
Tarifs
34,00 CAD
zzgl. 19% MwSt.
Vissage du raccord de retour verrouillable
Forme coudée, Raccordement 1/2''
Utilisable pour: pour débit élevé à partir de 250 l/h
Utilisable pour: pour débit élevé à partir de 250 l/h
Réf. :
194000145955
Tarifs
31,00 CAD
zzgl. 19% MwSt.

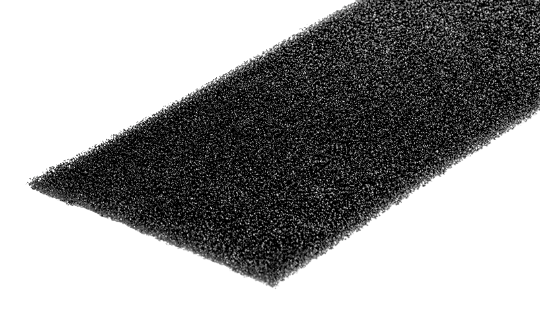

Filtre
Filtre pour l'aspiration d'air
Mat de filtrage de remplacement sans cadre, Filtre ISO Coarse 30 % (G2)
Utilisable pour: Katherm HK, Longueur 915 mm
Utilisable pour: Katherm HK, Longueur 915 mm
Réf. :
143014313013
Tarifs
16,00 CAD
zzgl. 19% MwSt.
Couvercles de montage
Couvercle de protection
en bois, comme protection durant l'installation, installé à l'usine, les grilles sont fournies dans des emballages séparés
prix par m
Utilisable pour: Katherm HK
prix par m
Utilisable pour: Katherm HK
Réf. :
194000100320
Tarifs
22,00 CAD
zzgl. 19% MwSt.
Téléchargements
Déclaration de Conformité/Certificats
Base de données numérique EPD Katherm HK E
Base de données numérique EPD Katherm HK
EPD Katherm HK E
PDF
(1,6 MB)
ETL Authorization to mark Katherm and Baseboard HK and QK
PDF
(100 kB)
EPD Katherm HK
PDF
(2,5 MB)
Informations sur les produits
Variantes d'air amené pour convecteurs en caniveau Katherm
PDF
(4,1 MB)
Données BIM (Building Information Modeling)
Kampmann Group Données BIM
Catalogues techniques
Katherm HK chauffages en caniveau
PDF
(17,2 MB)
Notices de montage
Katherm HK, guide rapide
PDF
(3,8 MB)
Dessins CAD
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
PDF
(122 kB)
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
PDF
(145 kB)
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
DWG
(263 kB)
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
DXF
(1,9 MB)
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
DWG
(535 kB)
Katherm HK, largeur du caniveau 320 mm, systèmes à 2 tuyaux
DXF
(3,9 MB)
