Chauffages en caniveau
LOGO_KAMPMANN_BLAU

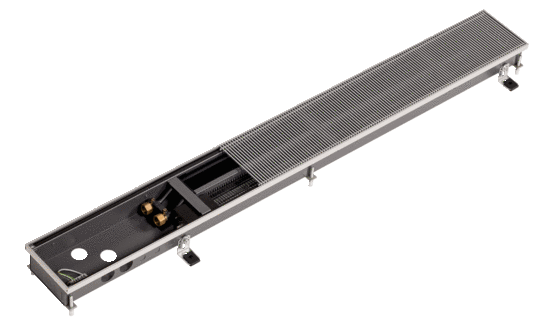

Katherm QK nano

Réf. : 44217072313124
Ajustez les valeurs selon vos souhaits, de manière simple et rapide, en utilisant les menus déroulants.
Tarifs
1.774,00 CAD
zzgl. 19% MwSt.
44217072313124

Aperçu

Programmes de calcul

Puissance acoustique spectre d’octave

La puissance acoustique est déterminée selon l’application conformément à la norme DIN EN ISO 3741 (dans la chambre réverbérante), à la norme DIN EN ISO 3744 (chambre réverbérante insonorisante) ou à la norme DIN EN ISO 9614 (méthode d’intensité).
Oktave Spektrum
EPD data

Les données de l'écobilan spécifiques aux numéros d'articles sont basées sur une EPD vérifiée selon EN 15804, qui peut être téléchargée sur The International EPD System. Subdivision séparée des modules de cycle de vie disponible en ligne via le bouton "Fiche EPD". Les impacts environnementaux du module B se réfèrent à 1 an d'utilisation. A: Stade du produit et de la construction - B: Stade d'utilisation - C: Stade de fin de vie - D: Bénéfices et charges au-delà des limites du système

Impact Category A B C D
GWP - Fossil | kg CO₂ eq 5.26E+01 4.16E+00 2.78E+00 -2.33E+01
GWP - Biogenic | kg CO₂ eq 1.87E-01 5.95E-03 3.50E-04 -3.86E-02
GWP - Luluc | kg CO₂ eq 1.92E-01 2.42E-02 2.19E-04 -1.28E-01
GWP - Total | kg CO₂ eq 5.29E+01 4.18E+00 2.78E+00 -2.35E+01
ODP | kg CFC-11 eq 1.48E-06 1.83E-07 5.04E-08 -5.95E-07
AP | mol H+ eq 6.17E-01 4.42E-02 1.25E-03 -3.64E-01
EP - Freshwater | kg P eq 5.05E-02 3.24E-03 5.68E-05 -3.04E-02
EP - Marine | kg N eq 1.18E-01 9.94E-03 4.25E-04 -3.05E-02
EP - Terrestrial | mol N eq 7.42E-01 5.48E-02 4.35E-03 -3.63E-01
POCP | kg NMVOC 2.77E-01 1.60E-02 1.40E-03 -1.44E-01
ADPE | kg Sb eq 5.43E-03 4.58E-04 1.04E-06 -3.74E-03
ADPF | MJ 6.82E+02 9.53E+01 2.95E+00 -2.86E+02
WDP | m³ depriv. 1.39E+01 7.01E-01 1.20E-01 -5.27E+00
PM | disease inc. 4.34E-06 1.67E-07 1.86E-08 -1.90E-06
IR | kBq U-235 eq 5.46E+00 3.04E+00 1.37E-02 -1.91E+00
ETP - FW | CTUe 8.06E+02 7.72E+01 2.14E+01 -4.06E+02
HTP - C | CTUh 2.83E-07 8.51E-09 4.56E-10 -1.29E-07
HTP - NC | CTUh 5.85E-06 4.70E-07 5.14E-09 -3.96E-06
SQP | Pt 4.45E+02 5.25E+01 2.98E+00 -1.21E+02
PERE | MJ 1.32E+02 2.16E+01 1.70E-01 -4.60E+01
PERM | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
PERT | MJ 1.32E+02 2.16E+01 1.70E-01 -4.60E+01
PENRE | MJ 6.82E+02 9.53E+01 2.95E+00 -2.86E+02
PENRM | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
PENRT | MJ 6.82E+02 9.53E+01 2.95E+00 -2.86E+02
SM | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
RSF | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
NRSF | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
FW | m³ 4.95E-01 5.13E-02 3.07E-03 -1.82E-01
HWD | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
NHWD | kg 2.90E+00 0.00E+00 0.00E+00 0.00E+00
RWD | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
CRU | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
MFR | kg 0.00E+00 0.00E+00 8.91E+00 0.00E+00
MER | kg 0.00E+00 0.00E+00 1.06E+00 0.00E+00
EE (Electrical) | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
EE (Thermal) | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
*GWP-GHG | kg CO₂ eq 5.31E+01 4.19E+00 2.78E+00 -2.35E+01

Accessoires

Accessoires de régulation électromécanique 24 V
Thermostat minuterie

Thermostat minuterie

chauffage/refroidissement, 2 et 4 tuyaux, en continu, avec menu de commande LCD et programme horaire intégré, commutation chauffage/refroidissement par contact externe libre de potentiel (basse tension), 24 V Actionneur, Ouvert/fermé, 1 W, à encastrer, Type de protection IP 30, Couleur similaire à RAL 9010 blanc pur, Type 30456
Uniquement en combinaison avec vannes/kits de vannes!
sonde à distance réf. 196000148921, se raccorde en option
raccordement possible en option d’une sonde d’insertion réf. 196000148922,

Utilisable pour: Appareils EC électromécaniques 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK ou Katherm QK nano Chauffages en caniveau, 5 PowerKon nano Convecteurs
Réf. : 196000030456
Tarifs
410,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Block d'alimentation électrique

Block d'alimentation électrique

pour une installation hors du convecteur en caniveau, 85 - 264 V CA, 24 V CC, 36 W, sur rail oméga, Classe de protection II

Utilisable pour: Appareils EC électromécaniques 24 V, 1 Katherm QK Chauffages en caniveau, 3 Katherm QK nano Chauffages en caniveau, 3 PowerKon nano Convecteurs
Réf. : 196901335152
Tarifs
56,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Block d'alimentation électrique

Block d'alimentation électrique

pour une installation hors du convecteur en caniveau, 86 - 264 V CA, 24 V CC, 47 Hz, 60 W, sur rail oméga, Classe de protection II

Utilisable pour: Appareils EC électromécaniques 24 V, 2 Katherm QK Chauffages en caniveau, 5 Katherm QK nano Chauffages en caniveau, 6 PowerKon nano Convecteurs
Réf. : 196901338401
Tarifs
70,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Block d'alimentation électrique

Block d'alimentation électrique

pour une installation hors du convecteur en caniveau, 86 - 264 V CA, 24 V CC, 47 Hz, 92 W, sur rail oméga, Classe de protection II

Utilisable pour: Appareils EC électromécaniques 24 V, 4 Katherm QK Chauffages en caniveau, 7 Katherm QK nano Chauffages en caniveau, 10 PowerKon nano Convecteurs
Réf. : 196901338402
Tarifs
101,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Kit de vannes

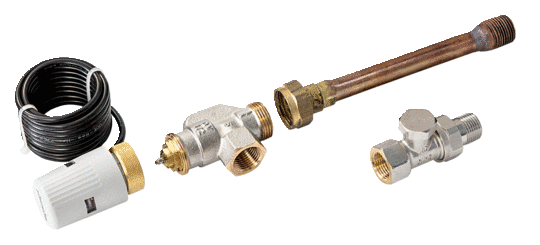

Kit de vannes

Kit de vannes

avec base de vanne préréglable, raccord à vis de retour verrouillable et entretoise assortie, Actionneur 24 V, Valeur KVS 1 m³/h, Pression de service max. 10 bar

Utilisable pour: DN 15
Réf. : 194000442100
Tarifs
156,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Accessoires de raccordement

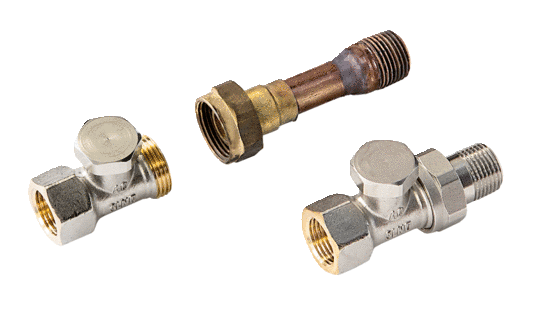

Accessoires de raccordement

Accessoires de raccordement

avec deux raccords à vis de retour verrouillables et une entretoise appropriée, pour une utilisation avec le Katherm QK nano dans les répartiteurs de circuits de chauffage central

Réf. : 194000442101
Tarifs
75,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails
Couvercles de montage
Couvercle de protection

Couvercle de protection

en bois, comme protection durant l'installation, installé à l'usine, les grilles sont fournies dans des emballages séparés
prix par m

Réf. : 194000101916
Tarifs
15,00 CAD
zzgl. 19% MwSt.

Le produit a été ajouté

Voir la liste de souhaits
Pour créer des listes, vous devez vous connecter ou vous inscrire
dans le bloc-notes
Détails

Téléchargements

Déclaration de Conformité/Certificats
Base de données numérique EPD Katherm QK nano
EPD Katherm QK nano
PDF (9,3 MB)
ETL Authorization to mark Katherm and Baseboard HK and QK
PDF (100 kB)
Informations sur les produits
Variantes d'air amené pour convecteurs en caniveau Katherm
PDF (4,1 MB)
Données BIM (Building Information Modeling)
Kampmann Group Données BIM
Plans de pose des câbles
Katherm QK nano, variante de régulation électromécanique 24 V
PDF (688 kB)
Dessins CAD
Katherm QK nano, Longueur de caniveau 1800 mm, régulation 24 V, coupes, vues
PDF (120 kB)
Katherm QK nano, Longueur de caniveau 1800 mm, régulation 24 V, coupes, vues
DXF (1,5 MB)
Katherm QK nano, Longueur de caniveau 1800 mm, régulation 24 V, coupes, vues
DWG (391 kB)
